Analoge besturing

“pH&Ec controller” is een systeem voor continue controle en meting van de Ec en pH in watertanks met behulp van twee pompen, A en B voor voedingsstoffen en een derde pomp voor pH. Het regelt automatisch en met hoge precisie de meststoffen en pH van de watertank, waarbij het de in de controller geprogrammeerde Ec- en pH-waarde aanpast.

Elke pomp is onafhankelijk en proportioneel regelbaar, met een proportionele doorstroming van 0-2 liter per uur.

Toepassingen: hydrocultuur, aquaponics, kwekerijen, verticale tuinen, thuisgroenten, tuincentra, aquaria, growshops… Elke installatie waarbij de Ec- en pH-waarden van het water moeten worden geregeld.

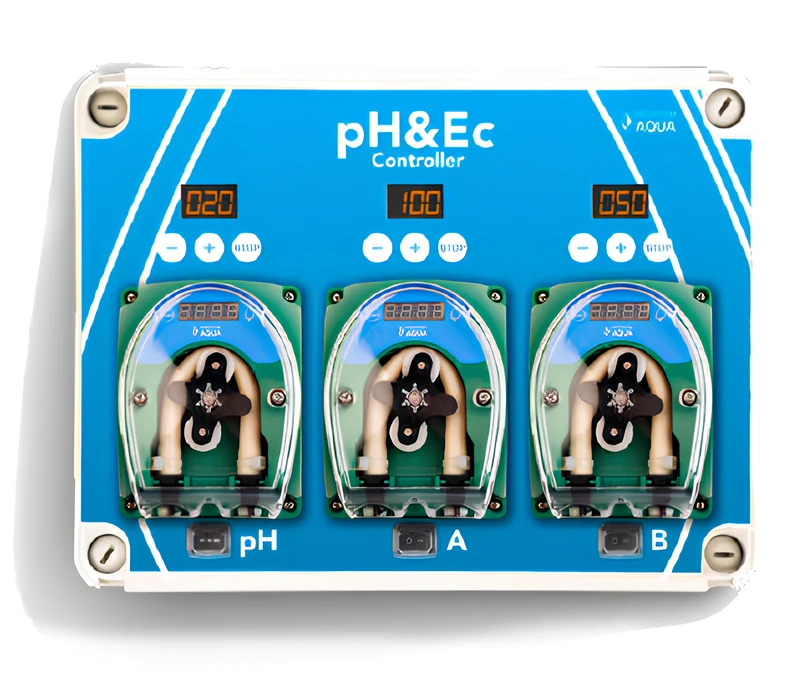

Inbegrepen in de doos: De controller wordt volledig geïnstalleerd geleverd op een methacrylaatpaneel, waarop alleen de in- en uitlaatslang van de circulatiepomp via eenvoudige snelkoppelingen hoeft te worden aangesloten.

Er is een vuilfilter geïnstalleerd voor de pH- en Ec-sondes.

Een luchtsensor in de Ec-sonde en een stromingssensor schakelen de dosering uit bij een gebrek aan water.

Inclusief: 50 ml pH 7 kalibratieoplossing, 20 ml 1.430 ms kalibratieoplossing, filters en aanzuigbuizen voor de meststof- en pH-container.

Werking van de nieuwe pH&Ec Controller van ProSystemAqua.

1. Inschakelen van de controller:

   Nadat het paneel is geplaatst en aangesloten op de stroomvoorziening, gaan we verder met de programmering:
   1. 1. Programmeren van de pH-regelaar:
   2. A- De gewenste waarde voor het water instellen
   3. B- Werkmodus instellen: pH Down (zuur) of pH Up (alkalisch)
   4. C- Kalibratie uitvoeren.
   5. D- De proportionele doorstroming van de pH-pomp aanpassen.
   6. 2. Programmeren van de Ec-regelaar:
   7. A- De gewenste Ec-waarde in de controller instellen.
   8. B- Temperatuurcompensatie, tijdalarm en luchtalarm programmeren.
   9. C- Kalibratie uitvoeren.
   10. D- Doorstromingen van pompen A en B aanpassen.

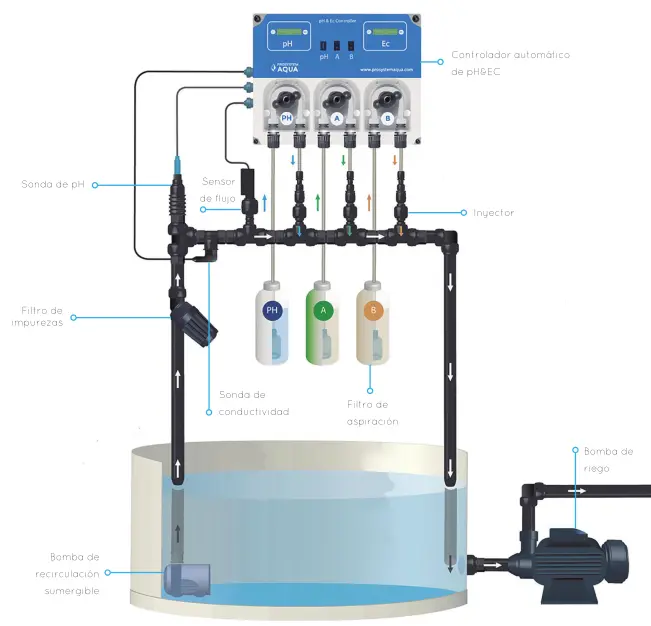

2. Watercirculatie:

   De circulatiepomp aansluiten, die gelijktijdig werkt met het “pH&Ec Controller”-paneel en het water door de collector laat circuleren.

3. Meting van geleidbaarheid en pH:

   De Ec- en pH-sondes detecteren de geleidbaarheid en pH-waarde in de watertank en geven deze waarden weer op het display van elke regelaar.

4. Aanzuiging van meststof en pH-regulator:

   De controllers zuigen het product op via het aanzuigfilter om de pH en Ec te reguleren.

5. Injectie van meststof:

   De controller doseert meststof via de injectieklep van de collector totdat de geprogrammeerde Ec-waarde in de watertank is bereikt.

6. Injectie van pH-regulator:

   Zodra de Ec-waarde is gestabiliseerd, doseert de controller de pH-regulator via de injectieklep van de collector totdat de geprogrammeerde pH-waarde in de watertank is bereikt.
