Analoge Steuerung

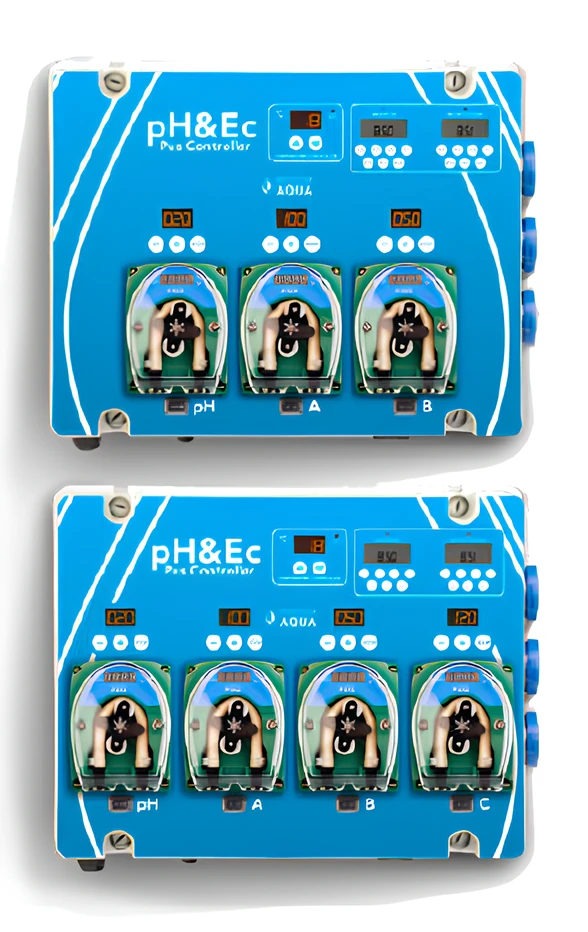

“pH&Ec PLUS controller” ist ein kontinuierliches Steuer- und Messsystem für Ec und pH in Wassertanks, zusätzlich zur Steuerung der Rezirkulationspumpe, der Bewässerungspumpe und der Wassertemperatur.

Der Controller reguliert über zwei Pumpen A und B für Nährstoffe und eine dritte Pumpe für den pH-Wert automatisch und äußerst präzise die Düngemittel und den pH-Wert des Wassertanks, indem er den im Controller programmierten Ec- und pH-Wert einstellt.

Jede Pumpe ist unabhängig und proportional einstellbar, mit einer Durchflussrate von 0-2 Litern/Stunde.

Er verfügt über zwei unabhängige Bewässerungsprogramme, eines für die Rezirkulationspumpe und eines für die Bewässerungspumpe.

Er beinhaltet eine Temperaturregelung, um das Kühl- oder Heizsystem anzuschließen und die Wassertemperatur auf einem Display anzuzeigen.

Er führt auch eine automatische Wasserfüllung durch eine Niveausonde durch, die das am Panel installierte Magnetventil aktiviert.

Anwendungen: Hydroponik, Aquaponik, Baumschulen, vertikale Gärten, Hausgärten, Gartencenter, Aquarien, Grow Shops…

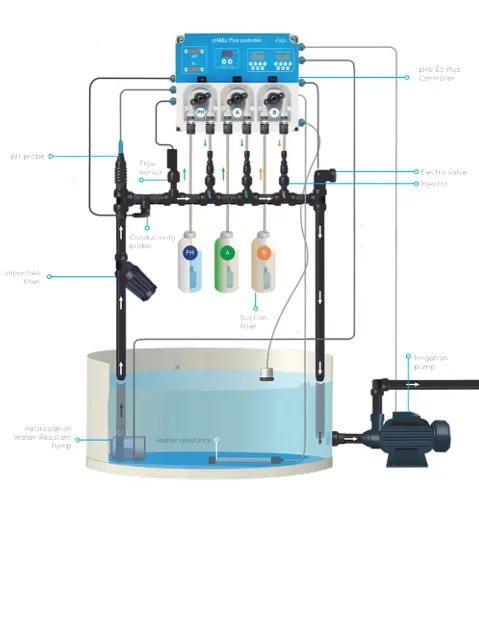

Betrieb des pH&Ec PLUS CONTROLLER ProSystemAqua.

1. Einschalten des Controllers:

   Sobald das Panel installiert und an den Strom angeschlossen ist, gehen wir zur Programmierung über:
   1. 1. Programmierung des pH-Reglers:
   2. A- Den gewünschten pH-Wert für das Wasser einstellen
   3. B- Betriebsmodus programmieren: pH down (sauer) oder pH up (basisch)
   4. C- Kalibrierung durchführen.
   5. D- Proportionale Durchflussrate der pH-Pumpe einstellen.
   6. 2. Programmierung des EC-Reglers:
   7. A- Den gewünschten EC-Wert für das Wasser am Controller einstellen.
   8. B- Temperaturkompensation, Zeit- und Luftalarm programmieren.
   9. C- Kalibrierung durchführen.
   10. D- Proportionale Durchflussraten der Pumpen A und B einstellen.

2. Wasserzirkulation:

   Die Umwälzpumpe mit dem Controller verbinden und die gewünschten Zeiten und Sequenzen programmieren.

3. Bewässerungssystem:

   Die Bewässerungspumpe mit dem Controller verbinden und die gewünschten Zeiten und Sequenzen programmieren.

4. Automatische Wasserauffüllung:

   Den Füllstandssensor im Wassertank installieren, um den maximalen und minimalen Wasserstand anzuzeigen.

5. Temperaturregelung:

   Das Kühl- oder Heizsystem mit dem Controller verbinden und die gewünschte Wassertemperatur programmieren.

6. Messung der Leitfähigkeit und des pH-Werts:

   Die EC- und pH-Sonden erfassen die Leitfähigkeit und den pH-Wert im Wassertank und zeigen sie auf dem Display jedes Programmierers an.

7. Ansaugung von Dünger und pH-Regler:

   Die Controller saugen das Produkt über den Ansaugfilter an, um den pH-Wert und den EC-Wert zu regulieren.

8. Injektion von Dünger:

   Der Controller dosiert den Dünger über das Einspritzventil des Kollektors, bis der programmierte EC-Wert im Wassertank erreicht ist.

9. Injektion des pH-Reglers:

   Sobald der EC-Wert stabilisiert ist, dosiert der Controller den pH-Regler über das Einspritzventil des Kollektors, bis der programmierte pH-Wert im Wassertank erreicht ist.
